جعلی اسٹیل ٹرونین بال والو -FLANGE

گوچینگ والو گروپ کمپنی،LTD. چین کے سرکردہ فورجڈ ٹرنیئن بال والو مینوفیکچررز میں سے ایک ہے، ہماری فیکٹری سے تھوک سستے جعلی ٹرنیئن بال والو میں خوش آمدید۔

جعلی ٹرنیئن بال والو

ٹرونین بال والو کا استعمال مختلف کلاس 150~Class2500 میں میڈیا کو کاٹنے یا جوڑنے کے لیے کیا جاتا ہے۔ مختلف مواد سے بنے والوز مختلف ذرائع کے لیے موزوں ہیں جیسے پانی، بھاپ، تیل، مائع گیس، قدرتی گیس، کوئلہ گیس، نائٹرک ایسڈ، آکسیڈائزر، یوریا وغیرہ۔ ڈرائیونگ کے طریقوں میں دستی آپریشن اور الیکٹرک آپریشن شامل ہیں۔ کنکشن کے سرے فلانج یا بٹ ویلڈنگ ہو سکتے ہیں۔

ساختی خصوصیات

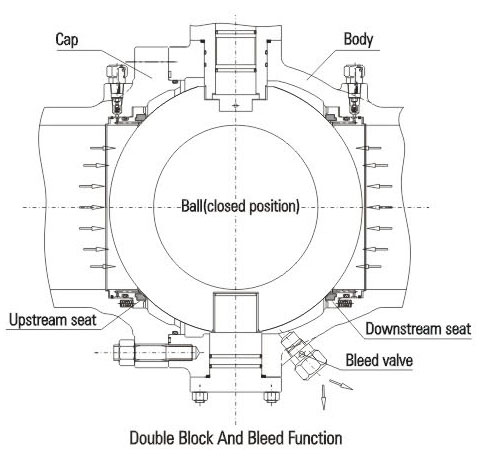

1. ڈبل بلاک اور بلیڈ (DBB)
جب والو بند ہو جاتا ہے اور درمیانی گہا کو خارج ہونے والے والو کے ذریعے خالی کر دیا جاتا ہے، تو اوپر اور نیچے کی طرف والی نشستیں ڈبل بلاک فنکشن کو محسوس کرنے کے لیے ان لیٹ اور آؤٹ لیٹ میں مائع کو آزادانہ طور پر روک دیتی ہیں۔ ڈسچارج ڈیوائس کا ایک اور کام یہ ہے کہ والو سیٹ کو چیک کیا جا سکتا ہے کہ آیا ٹیسٹ کے دوران کوئی رساو ہے۔ اس کے علاوہ، جسم کے اندر موجود ذخائر کو ڈسچارج ڈیوائس کے ذریعے دھویا اور خارج کیا جا سکتا ہے تاکہ درمیانے درجے کی نجاستوں سے سیٹ کو پہنچنے والے نقصان کو کم کیا جا سکے۔

2. کم آپریٹنگ ٹارک
ٹرونین پائپ لائن بال والو ٹرونین بال ڈھانچہ اور تیرتے ہوئے والو سیٹ کو اپناتا ہے، تاکہ آپریٹنگ پریشر میں کم ٹارک حاصل کیا جا سکے۔ یہ خود کو چکنا کرنے والے PTFE اور سلائیڈنگ بیئرنگ کا استعمال کرتا ہے تاکہ رگڑ کے گتانک کو کم سے کم تک لے کر اعلی شدت اور اعلی نفاست کے تنوں کے ساتھ مل کر۔

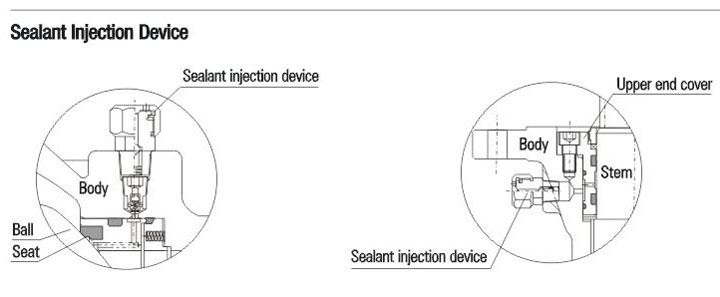

3. ہنگامی سگ ماہی کا آلہ
بال والوز جن کا قطر 6″ (DN150) سے زیادہ یا اس کے برابر ہے وہ سبھی تنوں اور سیٹ پر سیلنٹ انجیکشن ڈیوائس کے ساتھ ڈیزائن کیے گئے ہیں۔ جب حادثے کی وجہ سے سیٹ کی انگوٹی یا اسٹیم O رنگ کو نقصان پہنچتا ہے، تو سیٹ کی انگوٹی اور اسٹیم پر درمیانے درجے کے رساو سے بچنے کے لیے متعلقہ سیلانٹ انجیکشن ڈیوائس کے ذریعے لگایا جا سکتا ہے۔ اگر ضروری ہو تو، معاون سگ ماہی کے نظام کو اس کی صفائی کو برقرار رکھنے کے لیے سیٹ کو دھونے اور چکنا کرنے کے لیے استعمال کیا جا سکتا ہے۔

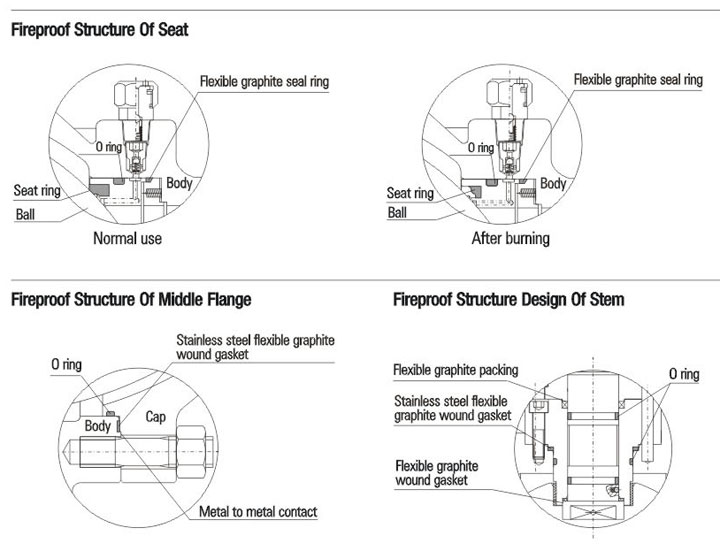

4. فائر پروف سٹرکچر ڈیزائن
والو کے استعمال کے دوران آگ لگنے کی صورت میں، PTFE، ربڑ یا دیگر نان میٹل مواد سے بنی سیٹ کی انگوٹھی، اسٹیم O رنگ اور درمیانی فلینج O انگوٹھی زیادہ درجہ حرارت میں گل جائے گی یا خراب ہو جائے گی۔ درمیانے درجے کے دباؤ کے تحت بال والو سیٹ برقرار رکھنے والے کو تیزی سے گیند کی طرف دھکیل دے گا تاکہ دھات کی مہر کی انگوٹھی گیند سے رابطہ کرے اور معاون دھات کو دھاتی سگ ماہی کے ڈھانچے میں بنائے، جو والو کے رساو کو مؤثر طریقے سے کنٹرول کر سکتا ہے۔ ٹرونین پائپ لائن بال والو کا فائر پروف ڈھانچہ API 607، API 6FA، BS 7655 اور دیگر معیارات کے تقاضوں کے مطابق ہے۔

5. مخالف جامد ساخت
بال والو اینٹی سٹیٹک سٹرکچر کے ساتھ فراہم کیا جاتا ہے اور سٹیٹک الیکٹرک ڈسچارج ڈیوائس کو اپناتا ہے تاکہ گیند اور باڈی کے درمیان براہ راست ایک جامد چینل بنائے یا گیند اور جسم کے درمیان سٹیم کے ذریعے ایک سٹیٹک چینل بنائے، تاکہ گیند اور سیٹ کو کھولنے اور بند کرنے کے دوران رگڑ سے پیدا ہونے والی جامد بجلی کو خارج کیا جا سکے۔ حفاظت
6. قابل اعتماد سیٹ سگ ماہی کی ساخت
سیٹ سیلنگ دو فلوٹنگ سیٹ ریٹینرز کے ذریعے محسوس کی جاتی ہے۔ وہ سیال کو روکنے کے لیے محوری طور پر تیر سکتے ہیں، بشمول بال سیلنگ اور باڈی سیلنگ۔ والو سیٹ کی کم پریشر سگ ماہی کو موسم بہار سے پہلے سخت کرنے سے محسوس ہوتا ہے۔ اس کے علاوہ، والو سیٹ کا پسٹن اثر معقول حد تک ہے، جو خود میڈیم کے دباؤ سے ہائی پریشر سیلنگ کا احساس کرتا ہے۔ مندرجہ ذیل دو قسم کی گیند سگ ماہی کو محسوس کیا جا سکتا ہے.
7. سنگل سیلنگ (والو کی درمیانی گہا میں خودکار پریشر ریلیف)
عام طور پر، واحد سگ ماہی ڈھانچہ استعمال کیا جاتا ہے، یہ ہے کہ، صرف اوپر کی سگ ماہی ہے. چونکہ آزاد اسپرنگ لوڈڈ اپ اسٹریم اور ڈاون اسٹریم سیلنگ سیٹوں کا استعمال کیا جاتا ہے، والو گہا کے اندر زیادہ دباؤ اسپرنگ کے پہلے سے سخت ہونے والے اثر پر قابو پا سکتا ہے، تاکہ سیٹ کو گیند سے چھوڑا جا سکے اور نیچے والے حصے کی طرف خودکار پریشر ریلیف کا احساس ہو۔

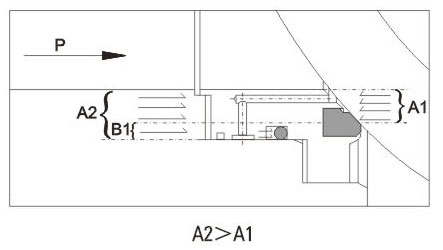

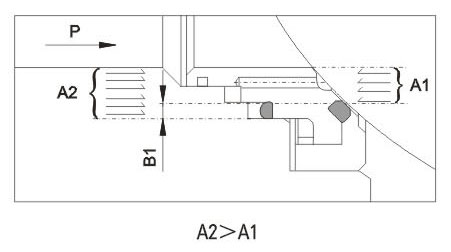

اپ اسٹریم سائیڈ: جب سیٹ والو کے ساتھ محوری طور پر حرکت کرتی ہے تو اوپر والے حصے (انلیٹ) پر دباؤ P A1 پر ایک الٹی قوت پیدا کرتا ہے۔ چونکہ A2 A1 سے اونچا ہے، A2-A1=B1، B1 پر قوت سیٹ کو گیند کی طرف دھکیل دے گی اور اوپر والے حصے کی سخت سیلنگ کا احساس کرے گی۔

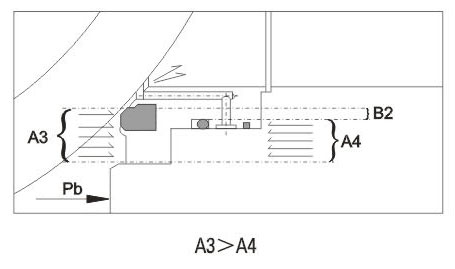

نیچے کی طرف: ایک بار جب والو گہا کے اندر دباؤ Pb بڑھ جاتا ہے، A3 پر لگائی جانے والی قوت A4 سے زیادہ ہوتی ہے۔ A3-A4=B2 کے طور پر، B2 پر دباؤ کا فرق اسپرنگ فورس پر قابو پا لے گا تاکہ سیٹ کو گیند سے نکالا جا سکے اور نیچے والے حصے میں والو گہا کے دباؤ سے نجات کا احساس ہو سکے۔ اس کے بعد، سیٹ اور گیند کو موسم بہار کی کارروائی کے بعد دوبارہ سیل کر دیا جائے گا۔

8. ڈبل سیلنگ (ڈبل پسٹن)
ٹرونین پائپ لائن بال والو کو کچھ خاص سروس کی شرائط اور صارف کی ضروریات کے لئے گیند سے پہلے اور بعد میں ڈبل سگ ماہی کے ڈھانچے کے ساتھ ڈیزائن کیا جاسکتا ہے۔ اس میں ڈبل پسٹن اثر ہے۔ عام حالت میں، والو عام طور پر بنیادی سگ ماہی کو اپناتا ہے۔ جب پرائمری سیٹ سیلنگ کو نقصان پہنچا ہے اور رساو کا سبب بنتا ہے۔ ثانوی سیٹ سگ ماہی کا کام ادا کر سکتی ہے اور سگ ماہی کی وشوسنییتا کو بڑھا سکتی ہے۔

نشست مشترکہ ساخت کو اپناتی ہے۔ بنیادی مہر دھات سے دھاتی مہر ہے۔ ثانوی مہر فلورین ربڑ O رنگ ہے جو یقینی بنا سکتی ہے کہ گیند والو بلبلے کی سطح پر سیلنگ تک پہنچ جائے۔ جب دباؤ کا فرق بہت کم ہوتا ہے تو، سگ ماہی کی نشست پرائمری سگ ماہی کا احساس کرنے کے لیے اسپرنگ ایکشن کے ذریعے گیند کو دبائے گی۔ جب دباؤ کا فرق بڑھتا ہے تو، سیٹ اور جسم کی سگ ماہی قوت اس کے مطابق بڑھ جائے گی تاکہ سیٹ اور گیند کو مضبوطی سے سیل کیا جا سکے اور سگ ماہی کی اچھی کارکردگی کو یقینی بنایا جا سکے۔
بنیادی سگ ماہی: اپ اسٹریم۔ جب دباؤ کا فرق کم ہوتا ہے یا دباؤ کا کوئی فرق نہیں ہوتا ہے تو، فلوٹنگ سیٹ موسم بہار کے عمل کے تحت والو کے ساتھ محوری طور پر حرکت کرے گی اور سخت سگ ماہی کو برقرار رکھنے کے لیے سیٹ کو گیند کی طرف دھکیل دے گی۔ جب پائپ لائن پریشر P بڑھتا ہے، والو سیٹ کے علاقے A2 پر لگائی جانے والی قوت A1، A2-A1=B1 کے علاقے پر لگائی گئی قوت سے زیادہ ہوتی ہے۔ لہذا، B1 پر قوت سیٹ کو گیند کی طرف دھکیل دے گی اور اوپر والے حصے کی سخت سیلنگ کا احساس کرے گی۔

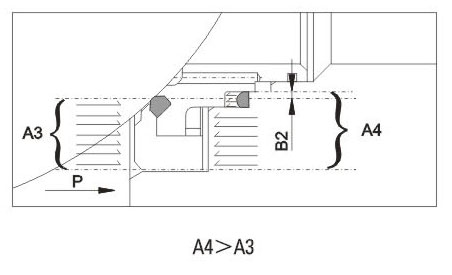

ثانوی سگ ماہی: بہاو۔ جب دباؤ کا فرق کم ہوتا ہے یا دباؤ کا کوئی فرق نہیں ہوتا ہے تو، فلوٹنگ سیٹ موسم بہار کے عمل کے تحت والو کے ساتھ محوری طور پر حرکت کرے گی اور سخت سگ ماہی کو برقرار رکھنے کے لیے سیٹ کو گیند کی طرف دھکیل دے گی۔ جب والو کیویٹی پریشر P بڑھتا ہے، والو سیٹ کے A4 علاقے پر لگائی جانے والی قوت A3، A4-A3=B1 کے علاقے پر لگائی جانے والی قوت سے زیادہ ہوتی ہے۔ لہذا، B1 پر قوت سیٹ کو گیند کی طرف دھکیل دے گی اور اوپر والے حصے کی سخت سیلنگ کا احساس کرے گی۔

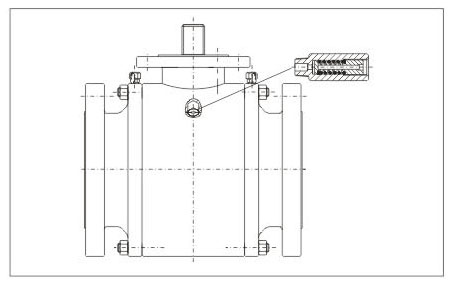

9. سیفٹی ریلیف ڈیوائس
چونکہ بال والو کو ایڈوانس پرائمری اور سیکنڈری سیلنگ کے ساتھ ڈیزائن کیا گیا ہے جس میں ڈبل پسٹن اثر ہوتا ہے، اور درمیانی گہا خود کار طریقے سے پریشر ریلیف کا احساس نہیں کر سکتی، اس لیے سیفٹی ریلیف والو کو جسم پر نصب کیا جانا چاہیے تاکہ والو گہا کے اندر زیادہ دباؤ کے نقصان کے خطرے کو روکا جا سکے جو میڈیم کے تھرمل پھیلاؤ کی وجہ سے ہو سکتا ہے۔ حفاظتی ریلیف والو کا کنکشن عام طور پر NPT1/2 ہوتا ہے۔ ایک اور بات قابل غور ہے کہ سیفٹی ریلیف والو کا میڈیم براہ راست فضا میں خارج ہوتا ہے۔ ماحول میں براہ راست خارج ہونے کی اجازت نہ ہونے کی صورت میں، ہم تجویز کرتے ہیں کہ بالائی دھارے کی طرف خودکار پریشر ریلیف کی خصوصی ساخت کے ساتھ بال والو استعمال کیا جائے۔ تفصیلات کے لیے درج ذیل سے رجوع کریں۔ اگر آپ کو حفاظتی ریلیف والو کی ضرورت نہیں ہے یا اگر آپ بال والو کو بالائی ندی کی طرف خودکار پریشر ریلیف کے خصوصی ڈھانچے کے ساتھ استعمال کرنا چاہتے ہیں تو براہ کرم ترتیب میں اس کی نشاندہی کریں۔

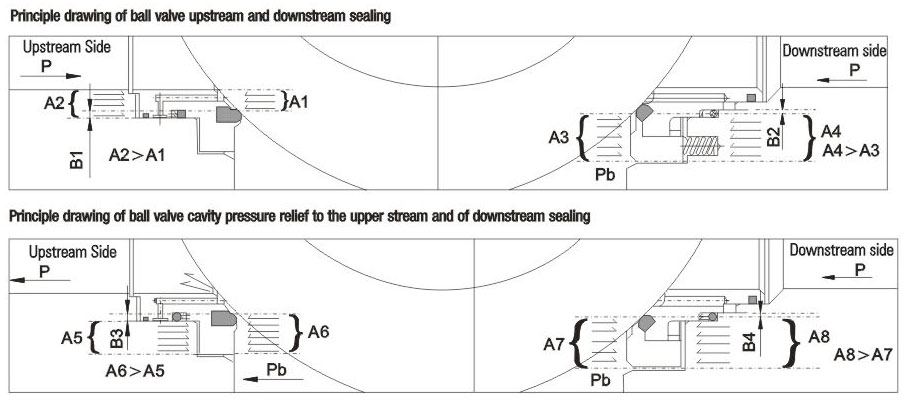

10. اوپری ندی کی طرف خودکار پریشر ریلیف کا سیشل ڈھانچہ
چونکہ بال والو کو جدید پرائمری اور سیکنڈری سیلنگ کے ساتھ ڈیزائن کیا گیا ہے جس میں ڈبل پسٹن اثر ہوتا ہے، اور درمیانی گہا خودکار دباؤ سے نجات کا احساس نہیں کر سکتی، اس لیے خصوصی ڈھانچے کے ساتھ بال والو کی سفارش کی جاتی ہے کہ وہ خودکار دباؤ سے نجات کی ضرورت کو پورا کرے اور اس بات کو یقینی بنائے کہ ماحول کو کوئی آلودگی نہ ہو۔ ڈھانچے میں، اوپری ندی بنیادی سگ ماہی کو اپناتی ہے اور نچلی ندی بنیادی اور ثانوی سگ ماہی کو اپناتی ہے۔ جب گیند والو بند ہوجاتا ہے تو، والو گہا میں دباؤ اوپری ندی میں خود کار طریقے سے دباؤ سے نجات کا احساس کرسکتا ہے، تاکہ گہا کے دباؤ سے پیدا ہونے والے خطرے سے بچ سکے۔ جب پرائمری سیٹ خراب ہو جاتی ہے اور لیک ہو جاتی ہے تو سیکنڈری سیٹ بھی سگ ماہی کا کام کر سکتی ہے۔ لیکن بال والو کے بہاؤ کی سمت پر خصوصی توجہ دی جانی چاہئے۔ انسٹالیشن کے دوران، اپ اسٹریم اور ڈاون اسٹریم کی سمتوں کو نوٹ کریں۔ خصوصی ساخت کے ساتھ والو کی سگ ماہی کے اصول کے لیے درج ذیل ڈرائنگ کا حوالہ دیں۔

11. بلو آؤٹ پروف اسٹیم
تنا بلو آؤٹ پروف ڈھانچے کو sdopts. تنے کو اس کے نچلے حصے میں قدموں کے ساتھ ڈیزائن کیا گیا ہے تاکہ اوپری سرے کے احاطہ اور سکرو کی پوزیشننگ کے ساتھ، والو کیوٹی میں غیر معمولی دباؤ کی صورت میں بھی تنے کو درمیانے درجے سے نہیں اڑا دیا جائے گا۔

12. سنکنرن مزاحمت اور سلفائڈ کشیدگی کے خلاف مزاحمت
جسم کی دیوار کی موٹائی کے لیے کچھ سنکنرن الاؤنس چھوڑ دیا جاتا ہے۔ ASTM B733 اور B656 کے مطابق کاربن اسٹیل اسٹیم، فکسڈ شافٹ، گیند، سیٹ اور سیٹ کی انگوٹھی کو کیمیکل نکل چڑھانا کا نشانہ بنایا جاتا ہے۔ اس کے علاوہ، صارفین کو منتخب کرنے کے لیے مختلف سنکنرن مزاحم مواد دستیاب ہیں۔
کسٹمر کی ضروریات کے مطابق، والو کے مواد کو NACE MR 0175/ISO 15156 یا NACE MR 0103 کے مطابق منتخب کیا جا سکتا ہے، اور مینوفیکچرنگ کے دوران سخت کوالٹی کنٹرول اور کوالٹی انسپیکشن کی جانی چاہیے تاکہ معیارات میں اپنی ضروریات کو مکمل طور پر پورا کیا جا سکے اور سلفرائزیشن ماحول میں سروس کی شرائط کو پورا کیا جا سکے۔

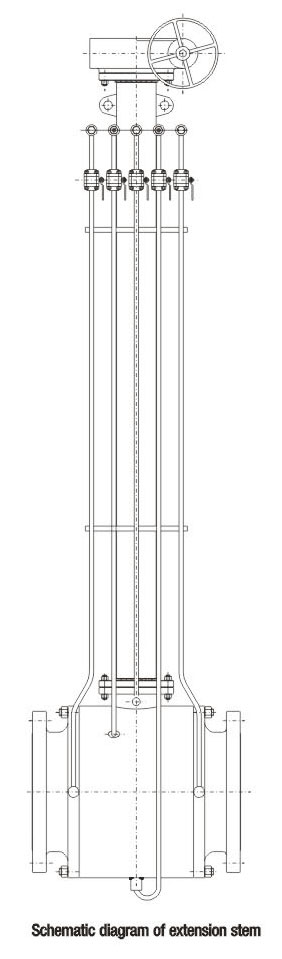

13. ایکسٹینشن اسٹیم
جہاں تک ایمبیڈڈ والوز کا تعلق ہے، اگر زمینی آپریشن کی ضرورت ہو تو ایکسٹینشن اسٹیم فراہم کیا جا سکتا ہے۔ ایکسٹینشن اسٹیم اسٹیم، سیلنٹ انجیکشن والو، اور ڈرینیج والو پر مشتمل ہوتا ہے جسے آپریشن کی سہولت کے لیے اوپر تک بڑھایا جاسکتا ہے۔ صارفین کو آرڈر دیتے وقت ایکسٹینشن اسٹیم کی ضروریات اور لمبائی کی نشاندہی کرنی چاہیے۔
الیکٹرک، نیومیٹک اور نیومیٹک ہائیڈرولک آپریشنز کے ذریعے چلنے والے بال والوز کے لیے، ایکسٹینشن اسٹیم کی لمبائی پائپ لائن کے مرکز سے اوپر والے فلینج تک ہونی چاہیے۔
